MITSUBISHI ELECTRIC je svoje najboljše tehnologije združil v sistem s toplotno črpalko ECODAN MULTI, ki deluje na principu toplotnih črpalk zrak/voda in zrak/zrak.

En sistem pokriva vse energetske zahteve objekta:

  • Ogrevanje prostorov in sanitarne vode ter hlajenje prostorov.

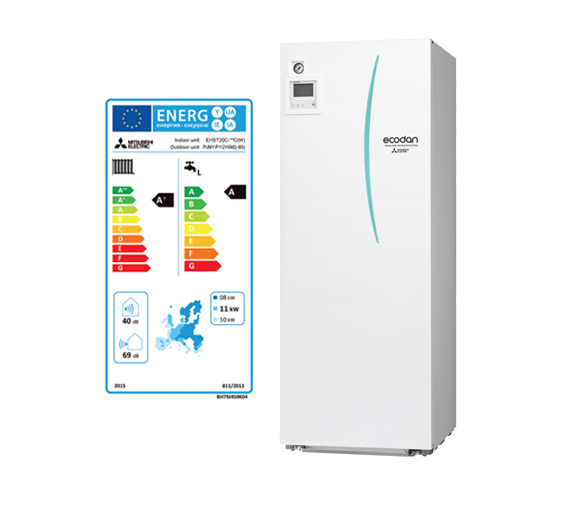

  • Povezava do 12 notranjih klimatskih enot + Ecodan enota za pripravo tople vode.
  • Skupna dolžina cevovodov do 300 metrov,premer cevi 9,52 mm (3/8 ˝) na tekoči fazi in 15,88 mm (5/8 ˝) na plinski fazi.
  • Eno in tri fazna verzija.
  • Vmesnik za oddaljeno spremljanje delovanja sistema
  • 3 kategorije po moči zunanje enote in 6 modelov glede na način napajanja.
  • Ogrevanje prostorov in sanitarne vode do -20° C zunanje temperature, ter hlajenje prostorov od -5°C do 46° C zunanje temperature.
  • Maksimalna temperatura vode na dovodu je 55 ° C.
  • Teža zunanje enote je 125 kg.
  • Visoka energijska učinkovitost.

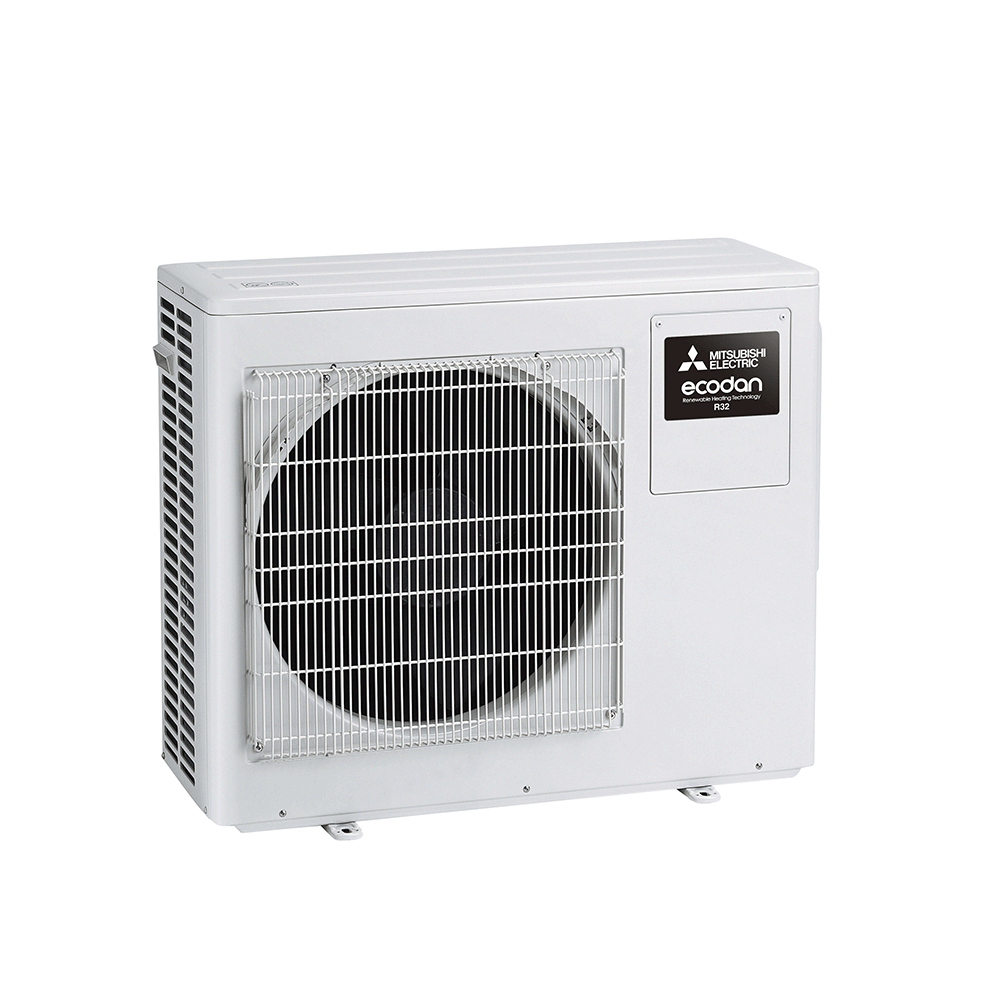

Moč sistema s toplotno črpalko ECODAN MULTI glede na model zunanje enote

Nominalna grelna moč sistema zrak-voda je vedno 12.5 kW, glede na model zunanje enote pa se spreminja maksimalna moč ogrevanja oziroma hlajenja prostora prek enot sistema zrak-zrak, in sicer:

PUMY-P112YKM3ECODAN MULTI

Zunanja enota model P112 omogoča
povezavo enot do največ 16,2 kW
nominalne hladilne moči.

  • Hladilna moč: 12,5 kW
  • Grelna moč: 14,0 kW
  • El. napajanje: 230V / enofazno / 50 Hz
  • Zvočni tlak: 49-50 dB(A)
  • Območje delovanja: -20°C

PUMY-P125YKM3ECODAN MULTI

Zunanja enota model P125 omogoča
povezavo enot do največ 18,2 kW
nominalne hladilne moči.

  • Hladilna moč: 14,0 kW
  • Grelna moč: 16,0 kW
  • El. napajanje: 230V / enofazno / 50 Hz
  • Zvočni tlak: 50-52 dB(A)
  • Območje delovanja: -20°C

PUMY-P140YKM3ECODAN MULTI

Zunanja enota model P140 omogoča
povezavo enot do največ 20,2 kW
nominalne hladilne moči.

  • Hladilna moč: 15,5 kW
  • Grelna moč: 18,5 kW
  • El. napajanje: 230V / enofazno / 50 Hz
  • Zvočni tlak: 51-53 dB(A)
  • Območje delovanja: -20°C

Slika predstavlja simboličen primer povezovanja enot. V sistem se lahko poveže različne modele notranjih enot za zračno hlajenje in ogrevanje prostorov iz serij M, S, P in VRF. Izbor enot je odvisen od projekta, tehnični podatki so na razpolago po povpraševanju in izračunljivi glede na zahteve posameznega projekta.

Razdelilnika

  • Dve verziji, s 3 in 5 vrati.
  • Največja možna kombinacija je 3+5 .
  • Kompaktne dimenzije.
  • Ni drenaže kondenzata.
  • Konusni priključki.
  • M-net komunikacija (pri seriji VRF).
  • Napajanje z izmeničnim tokom (230 V).
  • Nadzor v oblaku prek aplikacije MELCloud .

Notranje klimatske enote

Na ECODAN MULTI sistem lahko povežemo različne klimatske enote za zračno hlajenje oziroma ogrevanje prostorov, odvisno od projekta in želja. Na izbiro so klimatske enote iz serij M,S,P in VRF, v stenski, stropni, talni, vgradni, kasetni ali kanalski verziji.

S sistemom niso povezljive klimatske enote MSZ-HJ, DM, WN, LN ter PKA, PEA, PSA, PCA-HA. Za obsežnejše povezave (več kot 8 klimatskih enot v sistemu, daljše cevne povezave, itn.) je namenjen set za priklop model PAC-LV11M-J, na katerega je mogoče povezati samo klimatske enote MSZ-FH, EF, AP, GF, KJ.

Slike notranjih klimatskih enot so simbolične. Seznam povezljivih modelov in tehnični podatki so na razpolago na zahtevo, v ločenih datotekah oz. prospektih.

Brezžični nadzor

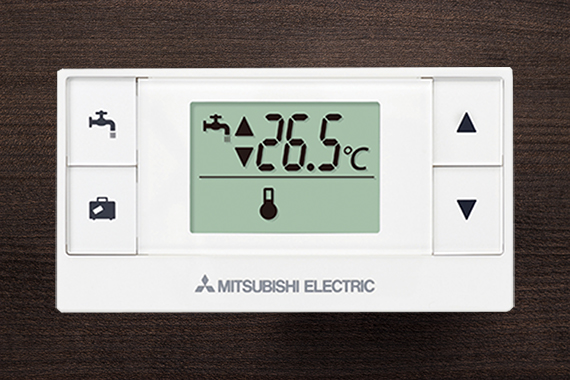

ECODAN je serijsko opremljen z inteligentnim upravljalnikom na nadzorni plošči, kot možnost pa lahko izberete tudi brezžični upravljalnik, ki vam omogočajo, da nadzirate sistem, na primer iz dnevne sobe.

Daljinski nadzor

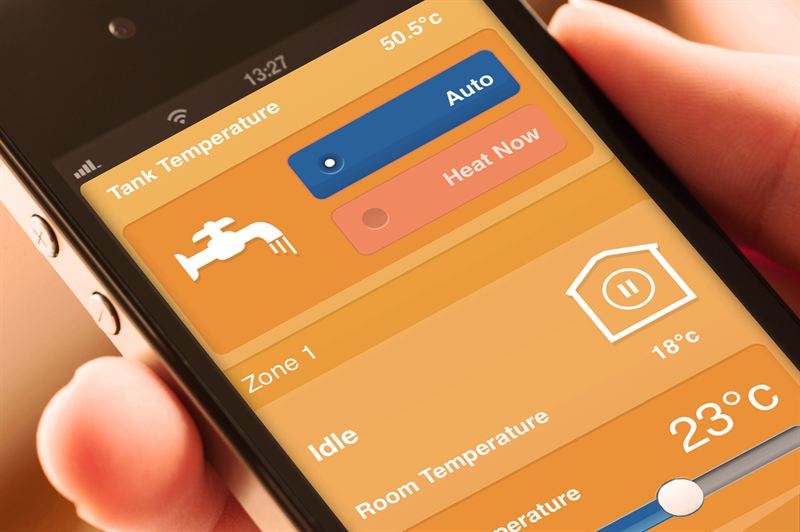

MELCloud je nova generacija nadzora v Oblaku za toplotne črpalke proizvajalca Mitsubishi Electric. Vmesnik omogoča uporabnikom enostaven nadzor nad svojimi napravami na daljavo in iz domačega okolja.

Dostopanje in nadzor nad vašimi Mitsubishi Electric toplotnimi črpalkami še nikoli ni bilo enostavnejše, saj zdaj lahko dostopate z vrsto osebnih računalnikov, tabličnih računalnikov in pametnih telefonov.
